Георадиолокация

Георадар – это многофункциональный диагностический и поисковый прибор.

Область применения георадаров очень и очень разнообразна:

  • С помощью георадара определяют толщину слоев на авто и железных дорогах. Находят подземные коммуникации и прочие крупные объекты, - фундаменты, люки, археологические объекты, полости и пустоты, находящиеся под землей.
  • Георадар помогает в определении мест размытия грунта и поиске мест просачивания грунтовых вод.
  • В археологии георадар используется для глубинного поиска кладов, захоронений, разрытия грунта, крупные подземные цели, пещеры, резервуары, аномалий и т.д.
  • С помощью георадаров геологи определяют геологическое строение верхней части земной поверхности.

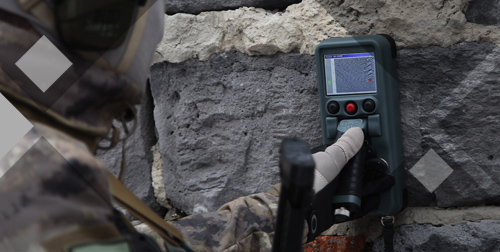

  • Георадар используют при обследовании зданий и сооружений для определения толщины стен и перекрытий, определения глубины заложения арматуры, поиска труб, силовых кабелей и других коммуникаций в конструкциях.
  • Также этим универсальным поисковым прибором определят толщину льда на зимниках.

Глубина на которой прибор может «видеть» зависит от частоты антенны георадара. Между глубиной поиска и разрешающей способностью георадара действует обратная зависимость. Чем больше глубина поиска, тем хуже разрешающая способность радара и наоборот. В идеальных случаях прибор способен работать на глубинах до 30 метров и с разрешающей способностью в «имперскую монету». На глубину поиска и разрешающую способность наибольшее влияние оказывают тип почв (глина, самая плохая для георадаров среда), влажность, наличие крупных и частых вкраплений металла в зоне обследования, создающее помехи электромагнитное излучение.

Принцип действия георадара основан на классических принципах радиолокации. Прибор посылает, как правило, узконаправленные импульсы в зону поиска, которые проходя через среды с различной радио проницательностью и, отражаясь от различных объектов, формируют уникальную картинку. Эта картинка называется радарограммой. Для непосвященного человека такая необработанная картинка в лучшем случае будет чем-то напоминать кардиограмму. То есть там не будет ничего подобно обычным фотографиям. Но для специалиста радарограмма предоставляет всю необходимую информацию. Но вот после обработки на радарограмме можно отрисовать все необходимые границы и объекты. И после этого она станет понятна и неспециалисту.

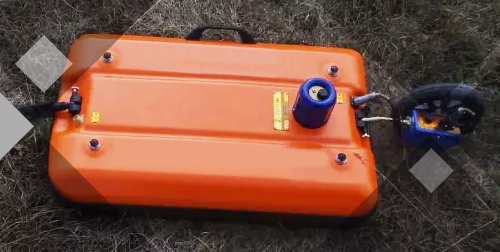

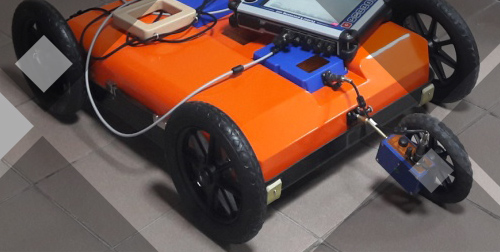

Наиболее популярный георадар в странах бывшего советского союза, - это ОКО-2. Этот прибор начал разрабатываться еще в 90-х годах прошлого века. В настоящее время выпускаются десятки разновидностей ОКО-2, - для автодорог, для железных дорог, для поиска коммуникаций, для обследования зданий и сооружений, для археологии, для геологии, для служб чрезвычайных ситуаций и безопасности, универсальные модели со сменными антенными блоками. Для обработки «сырых» данных георадарной съемки используется специальное программное обеспечение. Оно бывает универсальным, которое может использоваться для разных моделей приборов, например, RadexPro. Уникальное программное обеспечение подходит только для одной модели приборов. Для георадаров ОКО-2 и новой модификации ОКО-3 используется ПО Geoscan 32. Оно имеет удобный и понятный интерфейс на русском языке. Для Geoscan 32 выпущено множество видеоинструкций по обработке данных георадарной съемки.

В процессе обработки данных георадарной съемки часто используется встроенный набор фильтров с фиксированными параметрами, что значительно проще для освоения Geoscan неопытными пользователями. С помощью такой версии Geoscan 32 получают данные прямо «в поле» без камеральной обработки, например при поиске и картировании подземных коммуникаций с помощью специальной версии георадара ОКО – ГеоКарт.

Для опытных пользователей георадара ОКО-2 программное обеспечение Geoscan32 позволяет гибко настраивать применение различных фильтров и режимов для обработки радарограмм.
